เซ็นเซอร์สี TCS3200 - แสดงในรูปด้านล่าง - ใช้ชิปเซ็นเซอร์ TAOS TCS3200 RGB เพื่อตรวจจับสี นอกจากนี้ยังมีไฟ LED สีขาวสี่ดวงที่ส่องสว่างวัตถุที่อยู่ด้านหน้า

  สเปค

ข้อกำหนดเซ็นเซอร์:

• แรงดันไฟฟ้าซัพพลาย: 2.7 V ถึง 5.5 V
• ขนาด: 28.4 x 28.4 มม. (1.12 x 1.12″)
• อินเตอร์เฟส: สัญญาณดิจิตอล, TTL
• การจับคู่สีความเข้มต่ำความละเอียดสูง
• สีที่ตั้งโปรแกรมได้และความถี่เอาต์พุตสแกนสมบูรณ์
• เชื่อมต่อโดยตรงกับไมโครคอนโทรลเลอร์

เซ็นเซอร์สี TCS3200 ทำงานอย่างไร

TCS3200 มีโฟโตไดโอดมากมายพร้อมตัวกรอง 4 แบบ โฟโตไดโอดเป็นอุปกรณ์กึ่งตัวนำที่แปลงแสงเป็นกระแสไฟฟ้า เซ็นเซอร์มี:

• โฟโตไดโอด 16 ตัวพร้อมตัวกรองสีแดง - ไวต่อความยาวคลื่นสีแดง
• โฟโตไดโอด 16 ตัวพร้อมตัวกรองสีเขียว - ไวต่อความยาวคลื่นสีเขียว
• โฟโตไดโอด 16 ตัวพร้อมตัวกรองสีน้ำเงิน - ไวต่อความยาวคลื่นสีน้ำเงิน
• โฟโตไดโอด 16 ตัวที่ไม่มีตัวกรอง

หากคุณพิจารณาชิป TCS3200 ให้ละเอียดยิ่งขึ้นคุณจะเห็นฟิลเตอร์ต่าง ๆ

ด้วยการเลือกการอ่านตัวกรองโฟโตไดโอดแบบเลือกคุณจะสามารถตรวจจับความเข้มของสีที่แตกต่างกัน เซ็นเซอร์มีตัวแปลงกระแสเป็นความถี่ที่แปลงการอ่านโฟโตไดโอดเป็นคลื่นสี่เหลี่ยมที่มีความถี่ที่แปรผันตามความเข้มของแสงของสีที่เลือก ความถี่นี้จะถูกอ่านโดย Arduino - นี้จะแสดงในรูปด้านล่าง

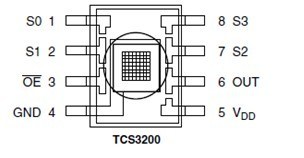

เซ็นเซอร์ Pinout

การเลือกตัวกรอง LED

ในการเลือกสีของโฟโตไดโอดที่อ่านคุณใช้หมุดควบคุม S2 และ S3 เนื่องจากโฟโตไดโอดเชื่อมต่อแบบขนานการตั้งค่า S2 และ S3 ต่ำและสูงในชุดค่าผสมที่แตกต่างกันทำให้คุณสามารถเลือกโฟโตไดโอดที่แตกต่าง ดูตารางด้านล่าง:

ระดับความถี่

หน้าสัมผัส S0 และ S1 ใช้สำหรับตั้งค่าสเกลของความถี่เอาต์พุต สามารถปรับเป็นค่าที่ตั้งไว้ล่วงหน้าต่อไปนี้: 100%, 20% หรือ 2% การปรับความถี่เอาต์พุตมีประโยชน์ในการเพิ่มประสิทธิภาพการอ่านเซ็นเซอร์สำหรับตัวนับความถี่หรือไมโครคอนโทรลเลอร์ที่เหมาะสมที่สุด ดูตารางด้านล่าง:

สำหรับ Arduino ขนาดความถี่ 20% นั้นเหมาะสม เพียงตั้งหมุด S0 เป็นสูงและ S1 เป็นต่ำ

การตรวจจับสีด้วย Arduino และ TCSP3200

ในตัวอย่างนี้คุณจะตรวจจับสีด้วย Arduino และเซ็นเซอร์สี TCSP3200 เซ็นเซอร์นี้ไม่แม่นยำมาก แต่ใช้งานได้ดีในการตรวจจับสีในโครงการที่เรียบง่าย

รายละเอียดที่จำเป็น

รายการรายละเอียดที่จำเป็นสำหรับโครงการ:

• เซ็นเซอร์สี TCSP3200 หรือ TCS230
• Arduino uno
• สายเชื่อมต่อ

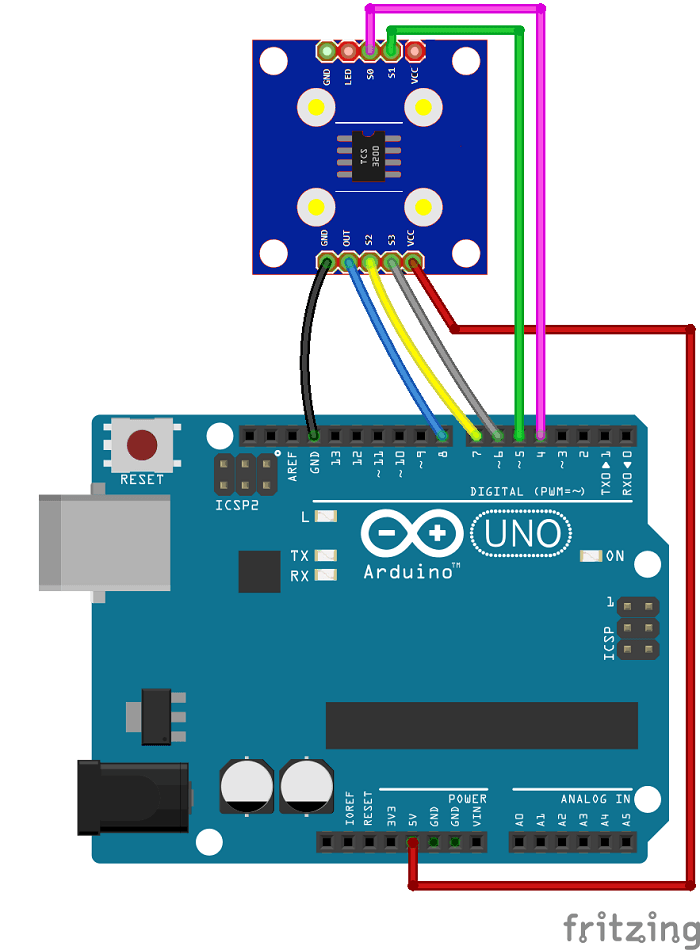

แผนภาพการเดินสายไฟ

การเชื่อมต่อของเซ็นเซอร์ TCSP3200 กับบอร์ด Arduino นั้นตรงไปตรงมามาก เพียงทำตามรูปแบบดังต่อไปนี้

การเชื่อมต่อระหว่าง TCSP3200 และ Arduino:

• S0: หน้าสัมผัสดิจิตอล 4
• S1: พินดิจิตอล 5
• vcc: + 5V
• S3: พินดิจิตอล 6
• S4: การติดต่อแบบดิจิตอล 7
• ออก: พินดิจิตอล 8

รหัสโปรแกรม

สำหรับโครงการต้องใช้ 2 ร่าง:

1. การอ่านและการแสดงความถี่เอาต์พุตบนมอนิเตอร์อนุกรม. ในส่วนนี้คุณต้องจดบันทึกค่าความถี่เมื่อคุณวางสีต่าง ๆ ไว้หน้าเซ็นเซอร์
2. แยกแยะระหว่างสีที่ต่างกัน. ในส่วนนี้คุณจะแทรกค่าความถี่ที่เลือกไว้ก่อนหน้านี้ในรหัสของคุณเพื่อให้เซ็นเซอร์ของคุณสามารถแยกความแตกต่างระหว่างสีที่แตกต่างกัน เราจะตรวจจับสีแดงเขียวและน้ำเงิน

1. อ่านความถี่เอาต์พุต

ดาวน์โหลดรหัสต่อไปนี้ลงในบอร์ด Arduino

/ ********* Rui Santos เสร็จสิ้นรายละเอียดโครงการที่ http://randomnerdtutorials.com ********* / // TCS230 หรือ TCS3200 หมุดสายไฟไปยัง Arduino #define S0 4 # กำหนด S1 5 #define S2 6 #define S3 7 #define sensorOut 8 // เก็บความถี่ที่อ่านโดย photodiodes int redFrequency \u003d 0; int greenFrequency \u003d 0; int blueFrequency \u003d 0; การตั้งค่าเป็นโมฆะ () (// การตั้งค่าเอาต์พุต pinMode (S0, OUTPUT); pinMode (S1, OUTPUT); pinMode (S2, OUTPUT); pinMode (S3, OUTPUT); // การตั้งค่าเซ็นเซอร์เอาท์พุทเป็นเซ็นเซอร์อินพุต INPUT); // การตั้งค่าการปรับความถี่เป็น 20% digitalWrite (S0, สูง); digitalWrite (S1, LOW); // เริ่มการสื่อสารแบบอนุกรม Serial.begin (9600);) void loop () (// การตั้งค่า RED (R) โฟโตไดโอดที่กรองเพื่ออ่าน digitalWrite (S2, LOW); digitalWrite (S3, LOW); // การอ่านความถี่เอาท์พุท redFrequency \u003d pulseIn (sensorOut, LOW); // การพิมพ์ค่า RED (R) Serial.print ("R \u003d "); Serial.print (redFrequency); delay (100); // การตั้งค่ากรีน (G) โฟโตไดโอดที่กรองเพื่อให้อ่าน digitalWrite (S2, สูง); digitalWrite (S3, สูง); // การอ่านความถี่เอาต์พุตสีเขียวความถี่ \u003d pulseIn (sensorOut, LOW); // การพิมพ์ค่า GREEN (G) Serial.print ("G \u003d"); Serial.print (greenFrequency), การหน่วงเวลา (100); // การตั้งค่า BLUE (B) โฟโตไดโอดที่กรองแล้วเพื่ออ่าน digitalWrite (S2, LOW); digitalWrite (S3, HIGH); // Rea ding ความถี่เอาท์พุทสีฟ้าความถี่ \u003d pulseIn (เซ็นเซอร์ออกต่ำ); // การพิมพ์ค่า BLUE (B) Serial.print ("B \u003d"); Serial.println (blueFrequency); ล่าช้า (100); )

เปิดการตรวจสอบพอร์ตอนุกรมความเร็วพอร์ต 9600

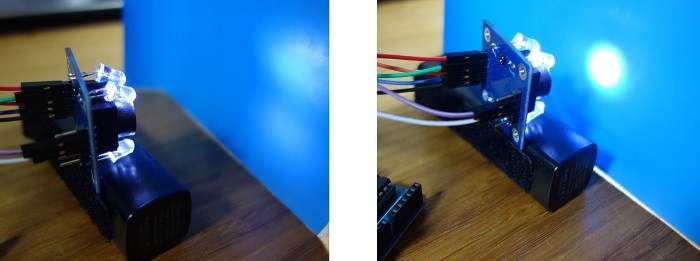

วางวัตถุสีน้ำเงินไว้ด้านหน้าเซ็นเซอร์ในระยะทางที่ต่างกัน คุณควรบันทึกการวัดสองครั้ง: เมื่อวางวัตถุไว้ไกลจากเซ็นเซอร์และเมื่อวัตถุอยู่ใกล้

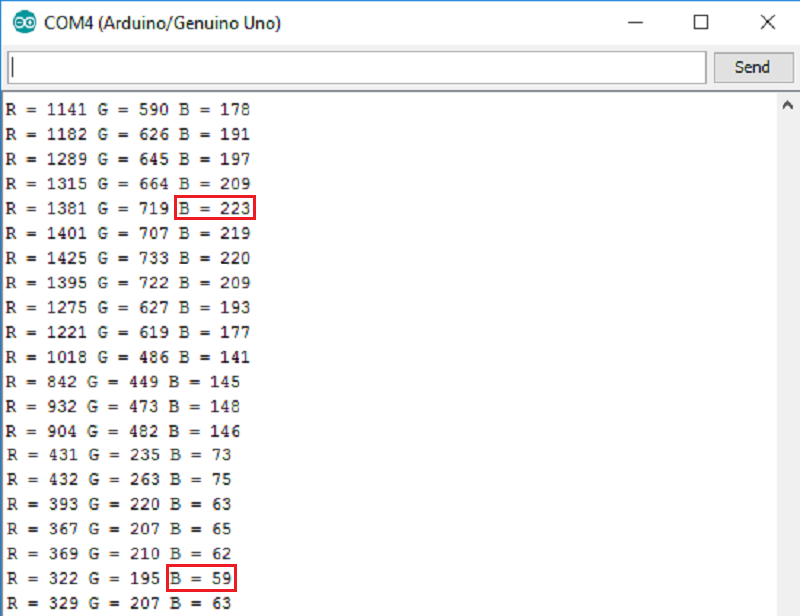

ตรวจสอบค่าที่แสดงบนมอนิเตอร์อนุกรม ความถี่สีน้ำเงิน (B) ควรต่ำที่สุดเมื่อเทียบกับการอ่านความถี่สีแดง (R) และสีเขียว (G) - ดูรูปด้านล่าง

เมื่อเราวางวัตถุสีน้ำเงินไว้ด้านหน้าเซ็นเซอร์เซ็นเซอร์ความถี่สีน้ำเงิน (B) จะแกว่งระหว่าง 59   และ 223 (ดูค่าที่เน้นไว้)

บันทึก:  คุณไม่สามารถใช้ค่าความถี่เหล่านี้ (59 และ 223) ในรหัสของคุณคุณควรวัดสีสำหรับวัตถุเฉพาะของคุณด้วยเซ็นเซอร์สีของคุณเอง จากนั้นให้บันทึกขีด จำกัด ความถี่สูงสุดและต่ำสุดสำหรับสีน้ำเงินเนื่องจากคุณจะต้องใช้ภายหลัง

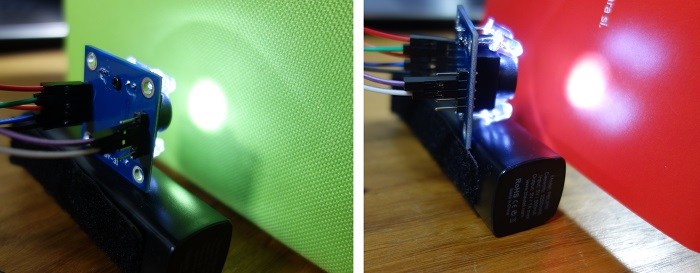

ทำซ้ำกระบวนการนี้ด้วยวัตถุสีเขียวและสีแดงและจดบันทึกขีด จำกัด ความถี่บนและล่างสำหรับแต่ละสี

2. แยกแยะความแตกต่างระหว่างสีที่ต่างกัน

ภาพร่างถัดไปนี้จับคู่ค่าความถี่กับค่า RGB (ที่อยู่ระหว่าง 0 ถึง 255)

ในขั้นตอนก่อนหน้านี้เมื่อเรามีสีน้ำเงินสูงสุดเราได้ความถี่ 59 และเมื่อเรามีสีน้ำเงินที่ระยะที่สูงกว่าเราจะได้ 223

ดังนั้น 59 ในความถี่สอดคล้องกับ 255 (ใน RGB) และ 223 ในความถี่ถึง 0 (ใน RGB) เราจะทำสิ่งนี้กับ Arduino แผนที่ ()  ฟังก์ชัน ใน แผนที่ ()  ฟังก์ชันที่คุณต้องการแทนที่พารามิเตอร์ XX ด้วยค่าของคุณเอง

/ ********* Rui Santos ทำรายละเอียดโครงการให้เสร็จสมบูรณ์ที่ http://randomnerdtutorials.com ********* / // TCS230 หรือ TCS3200 หมุดสายไฟไปยัง Arduino #define S0 4 # กำหนด S1 5 #define S2 6 #define S3 7 #define sensorOut 8 // เก็บความถี่ที่อ่านโดย photodiodes int redFrequency \u003d 0; int greenFrequency \u003d 0; int blueFrequency \u003d 0; // เก็บสีแดง สีเขียวและสีน้ำเงิน int redColor \u003d 0; int greenColor \u003d 0; int blueColor \u003d 0; การตั้งค่าเป็นโมฆะ () (// การตั้งค่าเอาต์พุต pinMode (S0, OUTPUT); pinMode (S1, OUTPUT); pinMode (S2, OUTPUT); pinMode (S3, OUTPUT); // การตั้งค่าเซ็นเซอร์เอาท์พุทเป็นเซ็นเซอร์อินพุต INPUT); // การตั้งค่าการปรับความถี่เป็น 20% digitalWrite (S0, สูง); digitalWrite (S1, LOW); // เริ่มการสื่อสารแบบอนุกรม Serial.begin (9600);) void loop () (// การตั้งค่า RED (R) โฟโตไดโอดที่กรองเพื่ออ่าน digitalWrite (S2, LOW); digitalWrite (S3, LOW); // การอ่านความถี่เอาท์พุท redFrequency \u003d pulseIn (sensorOut, LOW); // การปรับค่าของความถี่ RED (R) จาก 0 ถึง 255 // คุณต้องแทนที่ด้วยค่าของคุณเองนี่เป็นตัวอย่าง: // redColor \u003d map (redFrequency, 70, 120, 255.0); redColor \u003d map (redFrequency, XX, XX, 255.0); // การพิมพ์ค่า RED (R) Serial.print ("R \u003d"); Serial.print (redColor); delay (100); // การตั้งค่าโฟโตไดโอดกรอง GREEN (G) ที่จะอ่าน digitalWrite (S2, HIGH); digitalWrite ( S3, สูง); // การอ่านเอาต์พุตความถี่สีเขียวความถี่ \u003d pulseIn (เซ็นเซอร์ออก ต่ำ); // การเปลี่ยนค่าของความถี่ GREEN (G) จาก 0 ถึง 255 // คุณต้องแทนที่ด้วยค่าของคุณเอง นี่คือตัวอย่าง: // greenColor \u003d map (greenFrequency, 100, 199, 255, 0); greenColor \u003d map (greenFrequency, XX, XX, 255, 0); // การพิมพ์ค่า GREEN (G) Serial.print ("G \u003d"); Serial.print (greenColor); ล่าช้า (100); // การตั้งค่า BLUE (B) โฟโตไดโอดที่กรองแล้วเพื่ออ่าน digitalWrite (S2, LOW); digitalWrite (S3, สูง); // การอ่านเอาต์พุต frequency blueFrequency \u003d pulseIn (sensorOut, LOW); // Remaping ค่าความถี่ BLUE (B) จาก 0 ถึง 255 // คุณต้องแทนที่ด้วยค่าของคุณเองนี่คือตัวอย่าง: // blueColor \u003d map (blueFrequency, 38, 84, 255, 0); blueColor \u003d map (blueFrequency, XX, XX, 255, 0); // การพิมพ์ค่า BLUE (B) Serial.print ("B \u003d"); Serial.print (blueColor); ล่าช้า (100); // ตรวจสอบสีที่ตรวจพบในปัจจุบันและพิมพ์ // ข้อความในมอนิเตอร์อนุกรมหาก (redColor\u003e greenColor &&ColorColor\u003e blueColor) (Serial.println ("- ตรวจพบ RED!");) หาก (greenColor\u003e redColor &&ColorColor\u003e blueColor ) (Serial.println ("- ตรวจพบ GREEN! ");) ถ้า (blueColor\u003e redColor && blueColor\u003e greenColor) (Serial.println (" - ตรวจพบ BLUE! ");))

ในการจำแนกความแตกต่างระหว่างสีต่าง ๆ เรามีเงื่อนไขสามประการ:

• เมื่อ R มีค่าสูงสุด (ในพารามิเตอร์ RGB) จากนั้นวัตถุ สีแดง
• เมื่อ G มีค่าสูงสุดแล้ววัตถุ สีเขียว
• เมื่อ B มีค่าสูงสุดแล้ววัตถุ สีฟ้า

ตอนนี้วางบางสิ่งไว้ด้านหน้าของเซ็นเซอร์ ควรพิมพ์สีที่ตรวจพบในมอนิเตอร์อนุกรมของคุณ: แดงเขียวหรือน้ำเงิน

เพิ่มหรือเปลี่ยนแป้นพิมพ์ลัด

คีย์ลัดถูกกำหนดไว้ในระบบ แต่คุณสามารถเพิ่มปุ่มลัดใหม่หรือเปลี่ยนได้อย่างง่ายดาย

จบโปรแกรมโดยไม่มีปัญหา

อย่างไรก็ตามตัวแปลงสัญญาณที่จำเป็นสามารถติดตั้งได้อย่างง่ายดายสำหรับผู้เล่นเริ่มต้นในการเล่นไฟล์เหล่านี้ตามขั้นตอนง่ายๆด้านล่าง ไวโอลินเป็นแอปพลิเคชั่นขนาดเล็กสำหรับการนำเสนอสิ่งต่าง ๆ เช่นโน้ตนาฬิกาปฏิทินบนเดสก์ท็อปของคุณ

Prompt:เซ็นเซอร์ของคุณยังสามารถตรวจจับสีอื่นและชุดค่าผสมอื่น ๆ ดูแผนภูมิสี RGB, ตัวอย่างเช่นในโปรแกรมแก้ไขกราฟิก
